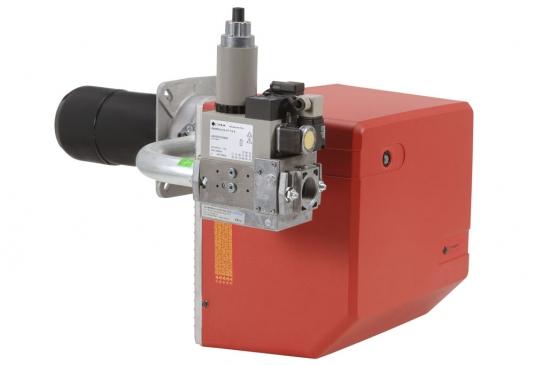

Газовые горелки ALPHATHERM Gamma

Цены на горелки Alphatherm

Базовым элементом любого отопительного котла, предполагающего выработку тепловой энергии посредством сжигания топлива, является горелка. Газовые горелки, предназначенные для сжигания газообразного топлива, являются наиболее выгодным с точки зрения эксплуатационных затрат (низкая стоимость газа как энергоресурса). Компания Энергомир предлагает одноступенчатые, двухступенчатые и модулируемые газовые горелки (отличаются возможностью плавного регулирования мощности пламени) надувного типа (с принудительной подачей воздуха в камеру сгорания) для организации и контроля процесса горения в котлах различной производительности.

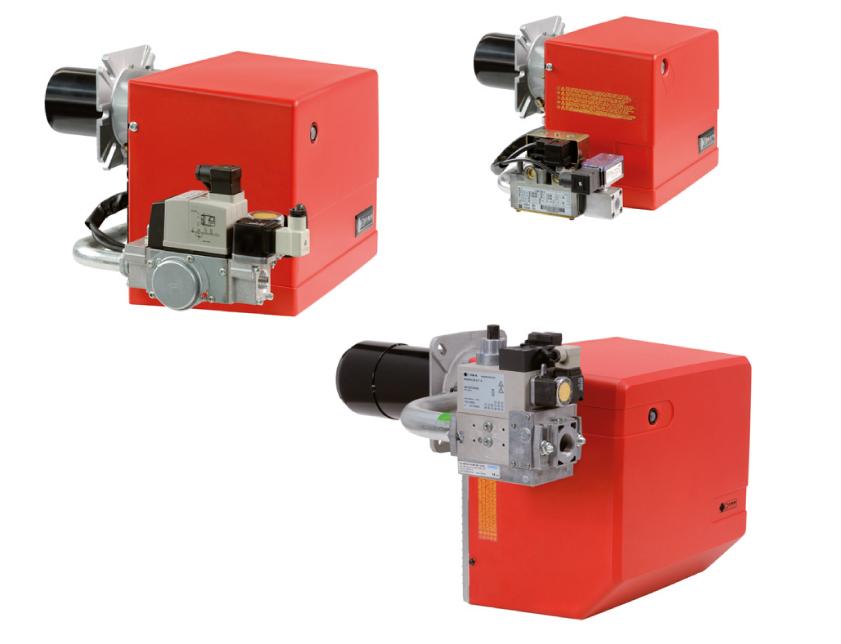

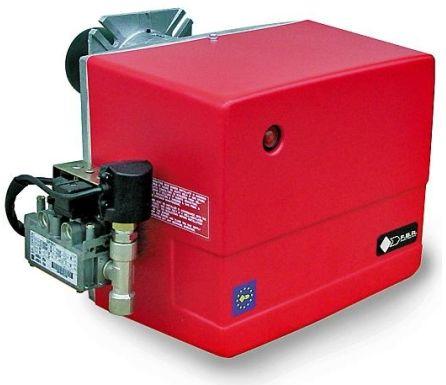

Одноступенчатые газовые горелки предназначены для использования в котлах небольшой мощности.

Реакция горения – это один из основных способов получения тепловой энергии в отопительных котлах (преобразует внутреннюю энергию вещества в тепловую энергию), которая используется для подогрева теплоносителя (за исключением электрических котлов, где для этих целей используется электроэнергия). Для подготовки топлива к горению (то есть смешивания его в необходимых пропорциях с кислородом воздуха, без которого реакция горения невозможна), а также регуляции самого процесса горения в котлах применяются специальные устройства – горелки (одноступенчатые, двухступенчатые, модулируемые). Наиболее выгодными с экономической точки зрения являются газовые котлы, в которых процесс горения осуществляют соответственно газовые горелки.

Одноступенчатые горелки для газовых котлов - это наиболее простой тип устройств, который применяется в котлах небольшой мощности. Такие устройства имеют только один уровень мощности: при падении температуры теплоносителя автоматика котла включает горелку, а при достижении заданной температуры - отключает.

Одноступенчатые горелки, предлагаемые компанией Энергомир, имеют широкий диапазон мощностей – от 34 до 522 кВт. Весь ассортимент горелок Alphatherm и FBR разных моделей представлен надувным типом, то есть с принудительной подачей воздуха. Это наиболее экономичное исполнение газовой горелки: подача воздуха с помощью встроенного вентилятора и образование газовоздушной смеси для последующего воспламенения происходит с высокой точностью, что обеспечивает полное ее сгорание и высокую эффективность работы устройства (высокий КПД). В зависимости от модификации газовые горелки могут работать на различных типах газа – природном, каменноугольном, сжиженном или на биогазе. Конструкция одноступенчатых горелок включает также алюминиевый (или металлический защитный) корпус, предохранительный и регулировочный клапан для контроля расхода газа, реле давления, стабилизирующий давление фильтр и компенсатор вибрации. В зависимости от модели одноступенчатые газовые горелки могут иметь различные конструктивные модификации (что закодировано в обозначении типа горелки): по разновидности воздушной заслонки (ручная, гидравлическая, автоматическая), характеристикам пламенной трубы (по длине и материалу), возможности подогрева топлива и т.д.

Одноступенчатые горелки в зависимости от мощности могут использоваться как для отопительных систем жилых помещений, так и в промышленности – в котельных установках или промышленных печах. Настройка газовых горелок предлагаемых компанией Энергомир моделей производится на заводах-изготовителях, что дает возможность использовать устройство сразу после установки. Все модели соответствуют высокому европейскому качеству и прошли сертификацию для использования на территории России.

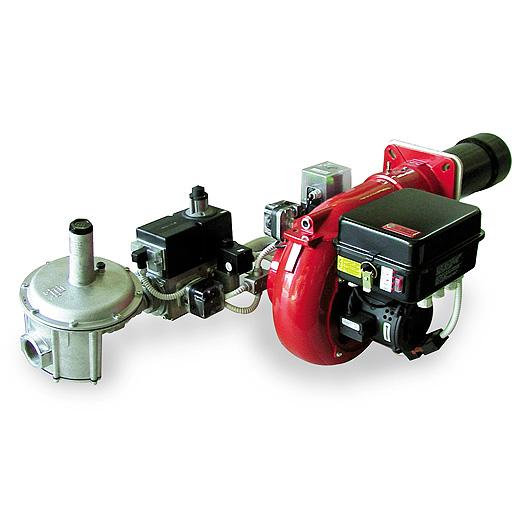

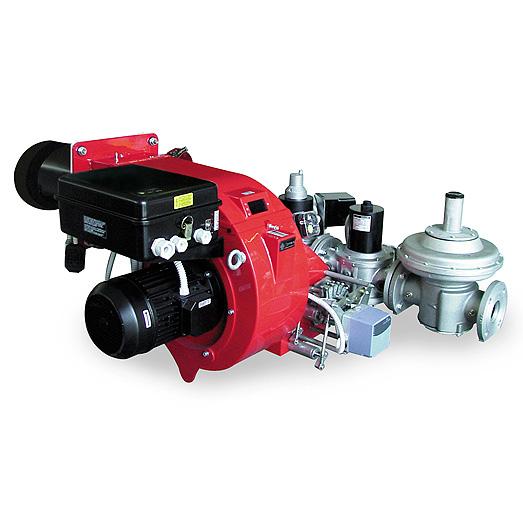

Двухступенчатые газовые горелки имеют два уровня мощности – номинальный и пониженный.

В отличие от устройств с одноступенчатой регулировкой мощности горения, двухступенчатые газовые горелки имеют два уровня мощности – номинальный и пониженный. В пик отопительного сезона, когда необходим интенсивный обогрев помещений, отопительный котел работает на полную мощность и двухступенчатая газовая горелка выдает номинальный уровень пламени. При небольшом расходе тепловой энергии в отопительном котле (то есть когда требуется небольшой подогрев теплоносителя) в автоматическом режиме горелка переходит на пониженный уровень мощности факела. Таким образом, это позволяет увеличить продолжительность циклов работы между включением и отключением горелки и, соответственно, снизить степень ее износа и уменьшить расход топлива. Настройка технических параметров каждой ступени осуществляется непосредственно перед запуском газовой горелки в строгом соответствии с инструкциями (таблицами настроек).

Компания Энергомир предлагает двухступенчатые горелки надувного типа (с принудительной подачей воздуха в камеру сгорания) для использования как на промышленных объектах, так и для организации систем отопления жилых помещений в диапазоне мощностей от 58 до 2900 кВт. В остальном каждая предложенная в каталоге компании модель имеет конструктивное отличие, что обеспечивает разнообразие технических характеристик устройств и позволяет выбрать горелку с максимальным соответствием условиям эксплуатации. Например, для различных типов сжигаемых газов (природного, сжиженного и т.д.) используются разные смесительные комплекты. Возможность работы на том или ином типе газа обозначается на приклеенной к горелке этикетке. Использование другого типа топлива для функционирования газовой горелки, отличного от обозначенного на этикетке, недопустимо ввиду разных физических характеристик газообразного топлива.

Двухступенчатые горелки для сжигания газа представляют собой сложные устройства, монтаж и настройка которых, как и техническое обслуживание, требует специальной квалификации. И речь здесь идет не только о гарантиях долговечности и надежной эксплуатации при условии квалифицированной установки, а в большей степени о безопасности, которая должна быть ключевой характеристикой подобных устройств. Сами двухступенчатые горелки Alphatherm и FBR, предлагаемые компанией Энергомир, как и газовые устройства другого типа, изготовлены в соответствии с высокими требованиями в плане систем защиты. Однако для полной гарантии безопасности их использования обязательным условием является установка, настройка, запуск и сервисное обслуживание силами специализированных организаций. Следующий раздел: модулируемые горелки на газу.

Предлагаемые компанией Энергомир двухступенчатые горелки поставляются в полной сборке и имеют весь комплект разрешительной документации (сертификаты) на применение на территории Российской Федерации.

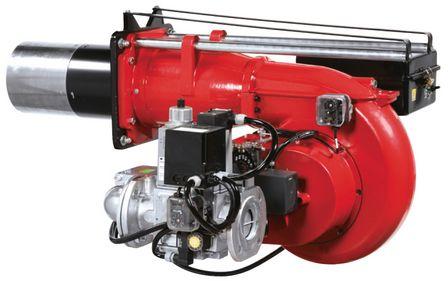

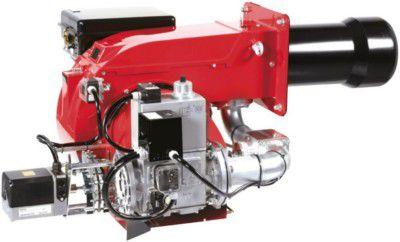

Модулируемые газовые горелки позволяют максимально экономить газ за счет регуляции мощности горения.

Если проанализировать работу отопительного котла в течение всего отопительного сезона, лишь около 15-20% времени необходима его эксплуатация на полной мощности, остальное же время достаточно поддержания пламени на некотором пониженном уровне. Учитывая такое обстоятельство, производители газовых горелок в свою производственную программу обязательным пунктом включают изготовление устройств с возможностью плавной регулировки мощности.

Наиболее экономичным вариантом устройства для организации и контроля процесса горения в отопительных газовых котлах являются модулируемые горелки. Такой тип горелок предполагает плавное регулирование мощности, что в свою очередь дает возможность более гибко, по сравнению с газовыми горелками других типов, реагировать на температурное изменение теплоносителя и максимально экономно расходовать энергоресурс. Таким образом, температурный режим теплоносителя постоянно поддерживается на требуемом уровне, предполагающем комфортную температуру воздуха в помещении.

Модулируемые горелки в широком ассортименте конструкционных вариантов разных производителей предлагаются на российском рынке компанией Энергомир. Модельный ряд устройств торговых марок Alphatherm и FBR представлен в диапазоне мощностей от 93 до 6395 кВт (наиболее мощные газовые горелки с возможностью модуляции используются в промышленных установках и котельных, и предполагают трехфазное напряжение питания). При этом все модели отличаются простотой установки и настройки параметров работы. Тем не менее, такие мероприятия, как монтаж, настройка и техническое обслуживание, стоит доверять исключительно специалистам высокой квалификации.

В целом, модулируемые горелки имеют следующие преимущества:

• низкие эксплуатационные расходы;

• малое количество включений/отключений, при которых происходит наиболее высокий расход газа, позволяет экономить топливо и снижает эксплуатационные расходы;

• низкий уровень износа котла: малое количество включений/отключений увеличивает эксплуатационную продолжительность отопительного котла;

• высокая экологичность: за счет снижения потребности в топливе уменьшается и объем отработанных газов, вследствие чего продукты сгорания в меньшем количестве поступают в атмосферу;

• отопительный котел с модулируемой газовой горелкой предоставляет более широкие возможности по совместному использованию бойлеров с различной емкостью.

Предлагаемые компанией Энергомир модулируемые горелки имеют высокое качество и изготовлены в соответствии с европейскими требованиями по защите и безопасности. Каждое устройство прошло проверку и настройку на заводе-изготовителе. Предложенные модели имеют разрешительную документацию соответствующих российских органов и возможны к использованию на территории РФ.

ПРИМЕЧАНИЕ:

Для диапазона регулирования с тремя значениями мощности используются следующие параметры:

Минимум 1-й ступени / минимум 2-й ступени - максимум 2-й ступени

Применяемые условные обозначения:

1) TL - длинная пламенная труба, TC - короткая пламенная труба

2) /2 - двухступенчатые горелки, /M - плавно-двухступенчатые или модулируемые горелки

3) CE - вариант газовой арматуры, используемый для горелок < 1,2 МВт (не имеет устройства контроля

герметичности и реле максимального давления газа. Доп. информация на стр. 10)

4) CE-CT - вариант газовой арматуры, используемый для горелок > 1,2 МВт (включает устройство контроля

герметичности и реле максимального давления газа. Доп. информация на стр. 10)

5) N - вариант газовой арматуры, включающей только двойной магнитный клапан. Доп. информация на стр. 10

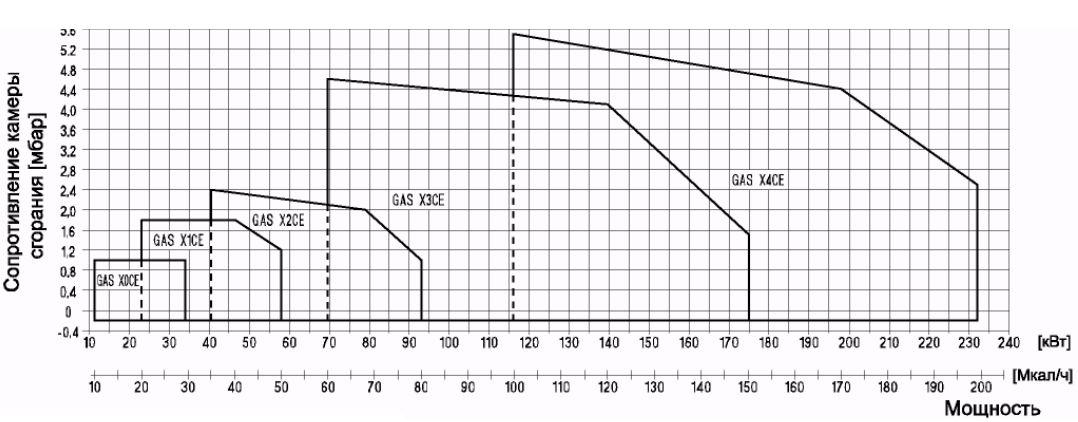

6) Серия "Х" - горелки мощностью от 11 - 232 кВт

7) 1/С; 2/С - горелки с ручным регулированием, мощностью от 11-70 кВт

8) Серия "Х0 THLS" -  горелки с каналом для внешнего подвода воздуха, мощностью от 16-34 кВт

9) Серия "ХР" - горелки мощностью от 151-522 кВт

10) Серия "Р" - горелки мощностью от 406-2900 кВт

11) Серия "Р/М" - горелки мощностью от 406-6380 кВт

Обозначение горелки включает две части - самой горелки и газовой арматуры

GAS … + R. …(до знака "+" горелка, после знака "+" газовая арматура)

Условные обозначения, применяемые для газовой арматуры:

+ R. CE-CT DN65-FS65

(1)    (2)       (3)     (4)

(1)Диаметр присоединения регулятора-стабилизатора давления

(2)Диаметр присоединения двойного магнитного клапана

(3)Тип газовой арматуры

(4)Газовая арматрура

Газовая арматура горелок CE и CE-CT обязательно включает двойной магнитный клапан, регулятор-стабилизатор давления со встроенным фильтром тонкой очистки газа и антивибрационный компенсатор.

Во всех модулируемых горелках применяется принцип механически-связанного регулирования расходов газа и воздуха, который является самым надежным из существующих в настоящее время.

Модуляционный механизм связан со специальным сервиприводом и одновременно управляет газовой и воздушной заслонками с постоянным заданным соотношением газ/воздух. Использование регулятора-стабизатора давления обеспечивает стабильную работу горелки даже при значительных колебаниях давления подаваемого газа. Регулятор-стабилизатор давления имеет встроенный фильтр тонкой очистки газа.

При заказе модулируемых горелок необходимо дополнительно заказать модуляционный комплект, который не входит в стандартную комплектацию горелок.
